可編程邏輯控制器PLC在工業自動化生產中發揮著不可或缺的作用。三菱PLC作為一種廣泛使用的PLC品牌，其應用遍布各個行業。物通博聯推出的工業智能網關具備三菱、西門子、歐姆龍、施耐德、臺達、匯川等PLC協議解析和數據采集能力，為企業提供手機端電腦端遠程監控設備運行狀態提供可靠幫助，確保生產工作順利進行。

以下介紹三菱FX5系列PLC的數據采集配置操作：

工具/原料：

1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線、編程線）

2、物通博聯·工業智能網關

3、三菱FX5系列PLC





操作步驟



1



網關接入PLC

（一）PLC串口參數設置

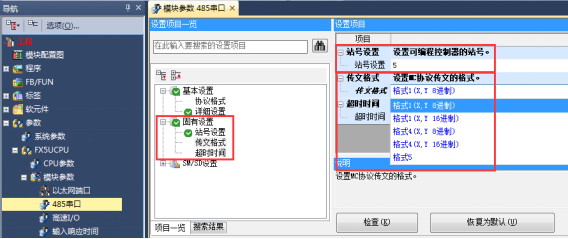

1、打開MELSOFTGXWorks3，登錄FX5UPLC，設置FX5U網口參數，點擊“參數”——“FX5UCPU”——“模塊參數”——“485串口”，具體設置見下圖：

·協議格式“MC協議”；數據長度“自定義”；奇偶校驗“自定義”；停止位“自定義”；波特率“自定義”；和校驗“添加”；

·站號設置“自定義”；傳文格式“格式4（X,Y8進制）”；



設置結束后，下載至PLC中，重啟PLC使其生效。

（二）以太網通信設置

PLC采用網口通信，請確保PLC的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。

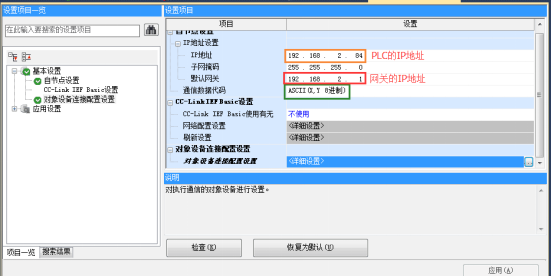

1、打開MELSOFTGXWorks3，登錄FX5UPLC，設置FX5U網口參數，點擊“參數”——“FX5UCPU”——“模塊參數”——“以太網端口”，具體設置見下圖：



2、在“以太網端口”參數設置屬性框中，點擊“對象設備連接配置設置”，點擊“詳細設置”。

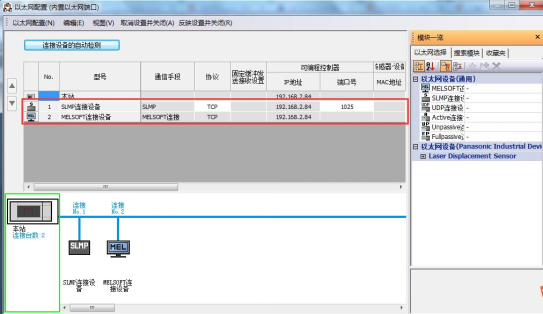

3、打開后，會顯示“以太網配置（內置以太網端口）”對話框，選擇“SLMP連接設置”拖動至左側，設置協議為“TCP”，端口號“1025”，詳細設置見下圖，設置完成后，點擊“反映設置并關閉”。



注意：本站端口號是十進制。

4、將設置的參數，寫入PLC并重啟PLC。



2



網關配置



電腦與網關通過網線連接，并設置電腦有線網卡的網段為：192.168.2.***網段（如：192.168.2.10）。

打開了瀏覽器登錄網關，網關默認IP地址：192.168.2.1，初始密碼：123456

網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置

1、數采配置-設備配置

P.s.通常網關本地配置，僅作為測試用，先配置一部分變量來測試連通性即可，最終正常使用均在云平臺進行配置。

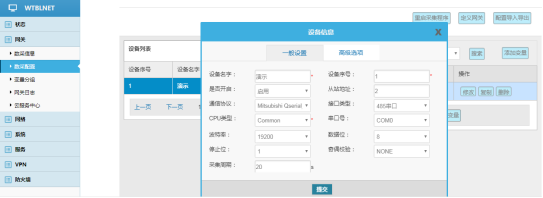

配置信息：（配置協議、通信參數和采集周期）。

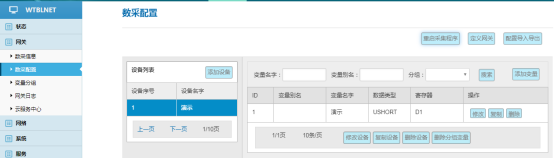

2、數采配置-變量配置

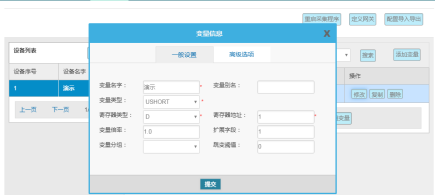

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。



3、數據看板

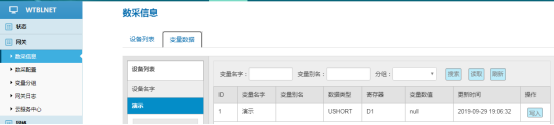

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱中看到采集上來的數據。







3



網關聯網

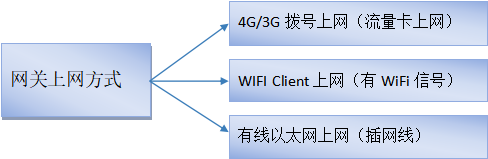

網絡---可選WIFI網絡、撥號網絡（需要在網關通電前插入SIM卡、接好4G天線，開啟撥號網絡）、WAN外網。

聯網方式只能三選一，不能同時選擇兩種。網關上網方式設置為撥號網絡（流量卡上網）模式，系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用撥號網絡上網，請先關閉撥號網絡。



4



網關日志



網關運行出現異常時，請將日志狀態調整為：調試。下載網關日志發送至物通博聯技術支持工程師處診斷。

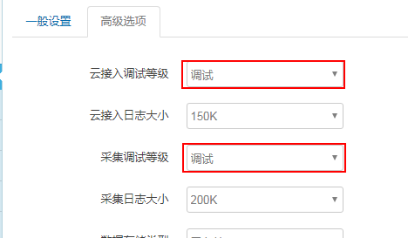

1、修改日志調試等級

日志設置路徑：網關---云服務中心---云接入調試等級與采集調試等級.為了保證網關快速高效采集，調試完畢后請務必將網關采集日志和云接入日志等級調整為信息。

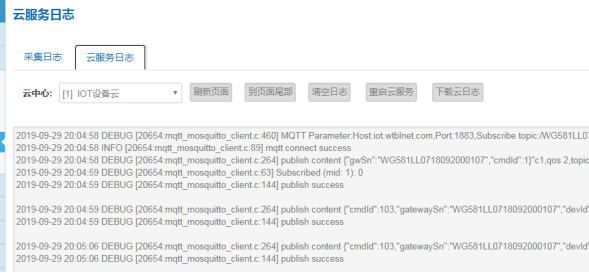

2、云接入日志查看

云接入日志用于診斷接入到云平臺的通信鏈路情況和數據報文情況。查閱路徑：網關---網關日志—云接入日志。

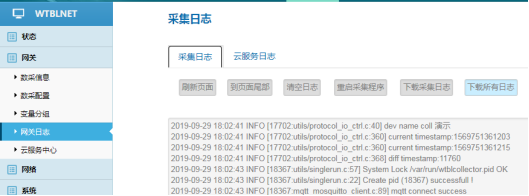

3、采集日志查看

采集日志用于診斷網關采集現場設備的通信情況和報文收發情況、以及遠程配置交互等情況。







*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
