安裝好5G/4G/3G天線、WiFi天線、SIM卡和串口設備就可以上電運行了。

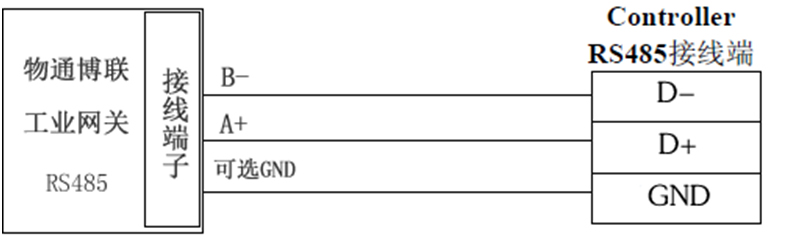

一、串口類型為485的網關接法：
| 網關接線（WG282、WG285、WG585） | ||||
| 網關端子口/序號 | 1 | 2 | 7 | 8 |
| 網關端子口/名稱 | VIN | GND | D+ | D- |
| 網關端子口接線 | 電源+ | 地線- | （485+） | （485-） |
| 網關接線（WG581） | ||||
| 網關端子口/序號 | 1 | 2 | 4 | 5 |
| 網關端子口/名稱 | VIN | GND | D+ | D- |
| 網關端子口接線 | 電源+ | 地線- | 485+ | 485- |

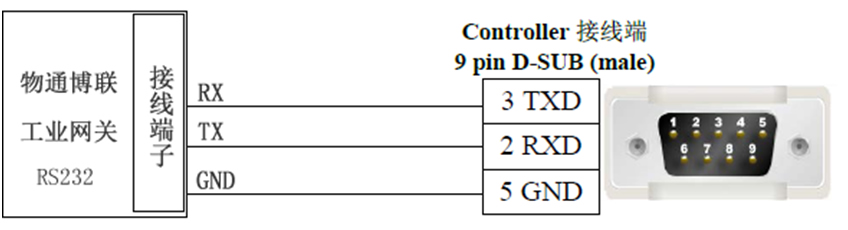

二、串口為232類型的網關接法：
| 網關接線（WG282、 WG285） | |||||
| 網關端子口/序號 | 1 | 2 | 6 | 7 | 8 |
| 網關端子口/名稱 | VIN | GND | GND | RX | TX |
| 網關端子口接線 | 電源+ | 地線- | 5 GND | 3 TXD | 2 RXD |
| 網關接線（WG581、 WG585） | |||||
| 網關端子口/序號 | 1 | 2 | 3 | 4 | 5 |
| 網關端子口/名稱 | VIN | GND | GND | RX | TX |
| 網關端子口接線 | 電源+ | 地線- | 5 GND | 3 TXD | 2 RXD |
