WG783工業智能網關
設備聯網
數據采集
協議解析
邊緣計算
云端接入
開放接口
設備聯網
數據采集
協議解析
邊緣計算
云端接入
開放接口
切換產品
硬件參數：雙核CPU，256MB運存，8GB EMMC ,3個千兆網口，2個串口
聯網功能：5G、4G、2.4GHZ/5.8GHZ WiFi（AP/STA）,有線以太網
采集功能：內嵌工控協議，支持采集PLC、儀器儀表、環保及水文、能源等設備數據
邊緣計算：支持協議解析，報警觸發、跳變觸發、公式計算及邊緣決策功能

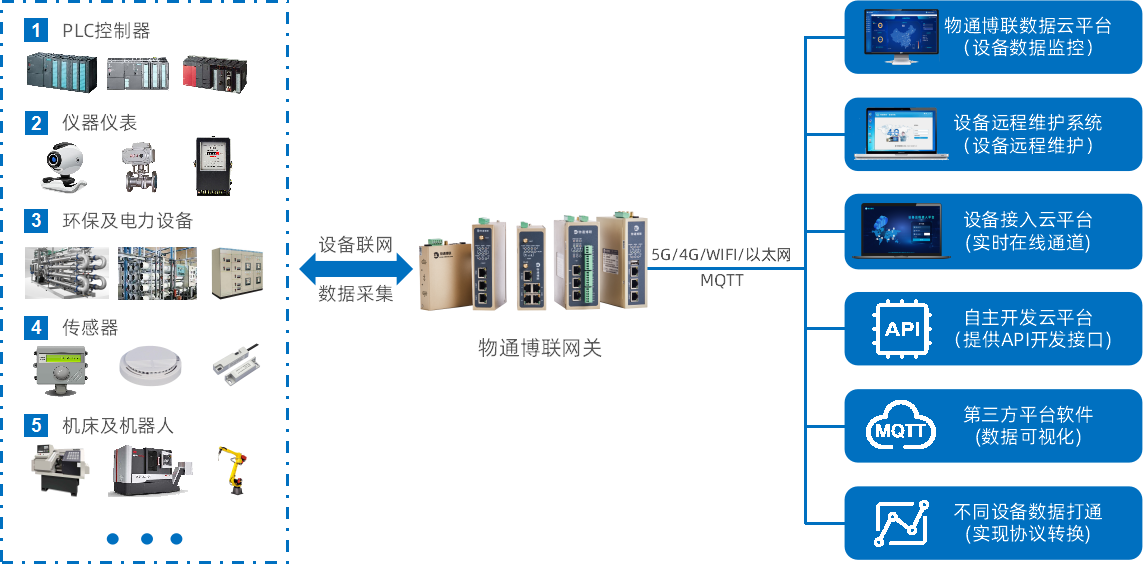

云端適配：支持接入物通博聯云、自主開發云平臺、主流第三方工業互聯網平臺
系統應用：遠程維護設備、多網互備、斷點續傳、網絡及應用自恢復、串口轉發、協議轉發等

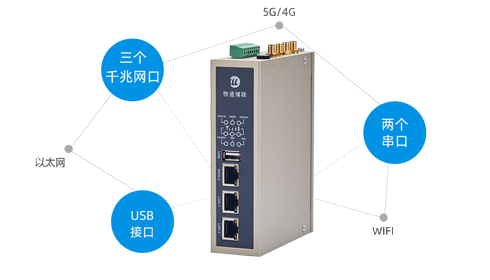

支持三個千兆網口、兩個串口（232/485），一個USB接口、支持5G、4G、雙頻WIFI、有線以太網等多種聯網接入

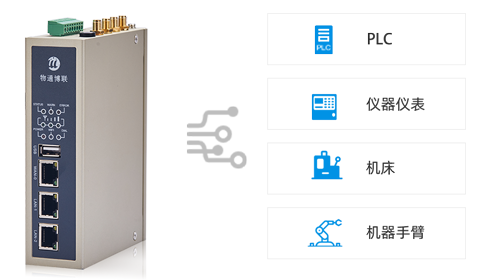

支持各種PLC、儀器儀表、機床、機器手臂、環保、電力等設備的數據采集，快速采集專利算法，同時采集多種設備內嵌主流的工控協議（Modbus TCP、Modbus RTU、OPC UA 、DLT645、IEC、PPI、MPI、ISO on TCP、EtherNET……），同時支持個性化的協議定制開發
支持各種邊緣計算功能如智能采集、數據過濾、報警計算、跳變觸發、公式計算、分組策略等。通過對設備的模型建立和數據標準化后，消除設備異構性和實現標準化，極大節省項目的研發和建設成本。

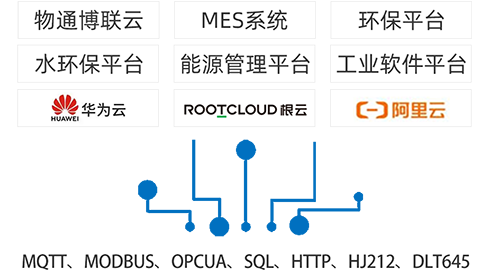

支持通過MQTT、MODBUS、OPCUA、SQL、HTTP數據庫等方式接入遠端軟件平臺（包含：物通博聯云平臺，客戶自主開發的云平臺，根云、美云、華為、阿里、百度、微軟等IOT云平臺，組態軟件、MES系統、ERP系統等工業軟件）
支持同時接入不同種類的云平臺和軟件，支持定制化適配
內嵌遠程運維模塊，配合物通博聯的設備運維快線和 設備維護云平臺，實現對現場的設備進行遠程配置、遠程調試、遠程診斷、遠程更新程序等功能，同時配合 物通博聯的網關管理云平臺實現對分布在全球各地的網關進行遠程配置、監測、診斷、更新程序等功能。

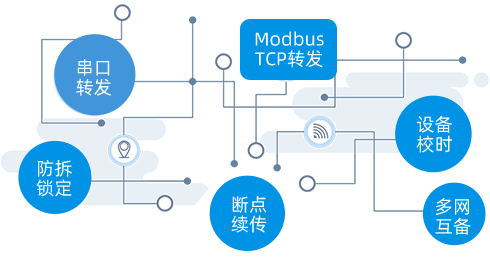

串口轉發、Modbus TCP轉發、設備校時、防拆鎖定、斷點續傳，多網互備等等
提供豐富的API接口給軟件開發商，通過物通博聯的開放平臺格式MQTT+JSON實現對現場設備的數據采集、雙向控制和遠程管理。讓用戶可以快速地構建先進的、專業的工業應用系統。
內嵌防火墻和各種加密機制
內嵌軟硬件看門狗、看護程序(斷網重連、斷點續傳、異常自恢復），保障數據安全與系統穩定可靠，實現無人值守
全工業級設計，CE、EMC、高低溫、工業安全連接認證，支持6~35V寬電壓供電，-20°C~70°C工業級寬溫設計，滿足惡劣的工業環境
| 軟件規格 | ||
|---|---|---|
| 網絡功能 | 網絡接入 | 支持5G、4G、WIFI、以太網接入 |
| 網絡認證 | 支持CHAP/PAP認證 ，支持APN接入 | |
| 網絡制式 | GSM/GPRS/EDG EUMTS/HSPA+/CDMA2000-EVDO/ TD-SCDMA/TDD-LTE/FDD LTE/NR 5G 具體頻段信息請參考訂購信息表 |
|
| LAN協議 | 支持ARP | |
| WAN協議 | 支持PPP | |
| IP應用 | 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS ，ROUTE，NAT，DMZ | |
| IP路由 | 支持靜態路由 | |
WIFI功能 （可選） |
協議標準 | 支持IEEE 802.11b/g/n或 IEEE 802.11ac/b/g/n |
| 工作模式 | 支持FAT AP、FIT AP、STA、Relay等工作模式 | |
| 頻段速率 | 支持2.4G/5.8G雙頻段、支持300Mbps~1300Mbps可選速率 | |
| 安全特性 | 支持開放系統、共享密鑰、WPA/WPA2認證 支持WEP/TKIP/AES加密 |
|
| 傳輸距離 | 100~300m（實際傳輸距離視現場環境和模塊型號而定） | |
安全性 |
防護安全 | 支持全狀態包檢測（SPI）、防范拒絕服務（DoS）攻擊、過濾多播/Ping探測包、源端口映射、目的端口映射、DMZ，訪問控制功能（ACL）、IP-MAC綁定 |
| 數據安全 | 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可選） | |
| 安全認證 | TLS安全加密，用戶名密碼和證書認證接入 | |
| 防火墻 | 內置防火墻功能，全方位網絡阻隔和防護 | |
可靠性 |
鏈路檢測 | 支持發送心跳檢測包檢測，斷線自動連接 |
| 看門狗防護 | 多重的軟硬件看門狗，實現設備運行故障自修復 | |
| 功能安全衛士 | 實時看護各項功能模塊，對可能的錯誤進行預判和處理并自愈 | |
智能化 |
智能采集 | 專利的快速采集和穩定采集算法，實現數據的穩定、可靠、高效采集，支持一臺網關采集多臺不同種類設備 |
| 協議解析 | 支持主流的PLC控制器、儀器儀表、采集器及各種控制器的協議解析 （西門子、施耐德、歐姆龍、三菱、臺達、Modbus等等） |
|
| 邊緣計算 | 可以實現數據過濾，分組采集，報警計算，時序糾錯等功能 | |
| 標 準 化 | 對各種協議的數據進行標準化和構建物模型，實現標準化應用 | |
| 云端接入 | 支持同時對接多個不同類型或同一類型數據中心 （物通博聯云、阿里云、百度云、華為云、微軟云等等） |
|
| 數據穿透 | 支持數據穿透功能，配合設備快線實現數據透傳應用 | |
| 遠程維護 | 配合設備維護快線實現對現場的設備進行遠程診斷、遠程調試及升級 | |
| 協議轉發 | 實現將不同協議轉化為一種統一協議如轉成Modbus TCP等 | |
| 串口轉發 | 實現串口數據轉發到另一個串口，實現多主一從架構數采 | |
| 子設備模型 | 通過虛擬子設備將真實的主設備根據業務需要劃分為多個虛擬子設備 | |
| 斷點續傳 | 支持斷點續傳，支持存儲介質包括內存/EMMC/SSD | |
| 數據存儲 | 歷史數據可以選存儲在內存、EMMC或者硬盤SSD | |
| 雙向控制 | 支持數據定時上報、立即讀、立即寫、批量讀、批量寫等各種控制 | |
| 通道監測 | 支持設備及網關的在線狀態和心跳上報實現對鏈路狀態的監測 | |
| 狀態匯報 | 支持上下線狀態匯報/支持設備狀態匯報/支持網關心跳機制 | |
| 總線適配 | 支持根據不同總線適配不同算法，保證穩定可靠傳輸 | |
| 管理維護 | 配置工程 | 支持本地和遠程兩種方式配置數據采集工程 |
| 應用升級 | 支持本地和遠程的程序升級，快速的產品功能發布和迭代 | |
| 遠程診斷 | 支持遠程診斷和恢復網關故障 | |
| 日志功能 | 支持完備和詳盡的日志功能，方便快速排查診斷問題 | |
| 導入導出 | 支持工程文件的導入導出，方便診斷和批量配置 | |
| 診斷命令 | 支持豐富的診斷命令接口，可以實現本地自我診斷 | |
| 狀態查詢 | 系統狀態,模塊狀態,網絡連接狀態,應用狀態等 | |
| 應用開發 | 定制開發 | 支持物通博聯根據用戶需求在網關上定制開發邊緣應用 |
| 邊緣開發 | 支持用戶自己的工程師在網關上開發邊緣計算應用程序 | |
| 云端開發 | 提供豐富的API接口，方便開發工程師進行上位軟件開發 | |
| 硬件規格 | ||
|---|---|---|
| 硬件平臺 | CPU核心 | 880MHZ 雙核 |
| 運行存儲 | 256MB（2Gb） | |
| 程序存儲 | 16MB （128Mb） | |
| 數據存儲 | 8GB（8192Mb）EMMC存儲 | |
| 接口特性 | 電源接口 | DC 9V-35V （接線端子），常用12V或者24V |
| 以太網端口 | 3*10/100/1000Mbps高速以太網端口，1.5KV網絡隔離變壓保護 3個網口具有數據交換功能，FE0支持WAN/LAN設置 |
|
| 串口接口 | 2個RS-232/485接口（接線端子）可選，15KV ESD保護 每個485接口最大可掛載31個從站 |
|
| 5G 網絡制式 (二選一) |
5G Sub-6 GHZ,支持5G NSA和5G SA模式 5G NSA 下行最大2.5Gbps，上行最大650Mbps 5G SA 下行最大2.1Gbps，上行最大900Mbps LTE 下行最大1.0Gbps 上行最大200Mbps WCDMA 下行最大42Mbps 上行最大5.76Mbps |
|
| 4G網絡制式 (二選一) |
LTE Cat4 ,最大下行速率150Mbps，最大上行速率50Mbps LTE-TDD/LTE-FDD/DC-HSDPA+/HSPA/ HSDPA / HSUPA /WCDMA/CDMA等 |
|
| SIM卡座 | 直插卡座 * 1（中卡） | |
| 擴展接口 | GPS | |
| 復位按鍵 | 針孔式復位按鍵 | |
| 實時時鐘 | RTC實時時鐘（內置電池） | |
| 天線接頭 | 5G網絡：SMA x 4、4G網絡：SMA x 2、WLAN: RP-SMA x 2(總的5根) | |
| 機械特性 | 外形尺寸 | 145 x 112 x 40 (mm) |
| 安裝方式 | 導軌式 | |
| 外 殼 | 金屬殼 （土豪金） | |
| 防護等級 | IP30 | |
| 散熱方式 | 無風扇散熱 | |
| 重量 | 608g(不同配置重量不一樣) | |
| 設備功率 | 待機功率 | 150mA-250mA@12V |
| 工作功率 | 250mA-350mA@12V(4G)/250mA-1200mA@12V(5G) | |
| 峰值功率 | 350mA@12V (4G)/625mA@12V(WIFI)/875mA@12V(WIFI+4G)/ 1200mA@12V(5G+WIFI) |
|
| 環境濕度 | 環境濕度 | 5% ~ 95% (無凝霜) |
| 存儲溫度 | -40 ℃~ 85℃ | |
| 工作溫度 | -20℃ ~ 70℃ | |
| EMC指標 | 靜電放電 抗擾度 |
GB/T17626.2-2018,level4 |
| 電快速瞬變 脈沖群抗擾度 |
GB/T17626.4-2018,level4 | |
| 振蕩波磁場 抗擾度 |
GB/T17626.18-2016,level4 | |
| 射頻電磁場 輻射抗擾度 |
GB/T17626.3-2016,level4 | |
| 浪涌(沖擊) 抗擾度 |
GB/T17626.5-2019,level4 | |
| 工頻磁場 抗擾度 |
GB/T17626.8-2006,level4 | |
| 物理特性 | 振動 | GB/T2423.10-2008 |
| 沖擊 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
| 硬件選型 | |
|---|---|
| 訂貨號 | WG783-<N>-<F>-<S>-<T> |
| N（網絡類型） | NF15：NR（5G國外），NF65：NR（5G國產），LQ05：LTE(4G)，AP/STA：WiFi |
| F（功能） | WMQTT（物通博聯平臺），MMQTT（Modbus版本），MQTT（通用MQTT），WCONN（設備快線） |
| S（串口） | 485：485 串口，232：232 串口 |
| T (擴展模塊) | 16TF（16G TF卡），16SSD（16G SSD硬盤），GPS（帶定位） |
| 示例 | WG783-NF65-MQTT-485:支持5G全網通（國產），支持通用MQTT平臺 WG783-NF15-MQTT-485:支持5G全網通（高通），支持通用MQTT平臺 WG783-LQ05-MQTT-485:支持4G全網通，支持通用MQTT平臺 WG783-MQTT-485:以太網上網，支持通用MQTT平臺 WG783-LQ05-WMQTT-485：支持4G全網通，支持物通博聯云平臺 |
