時間：2024-05-20 10:45:35
1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線）
2、物通博聯·工業智能網關
3、Delta編程軟件
1、以太網通信設置
控制器采用網口通信，請確保控制器的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。
（1）通過Delta編程軟件，獲取Delta 控制器網口參數。
（2）Delta控制器網口通過網線連接網關網口（LAN或FE1）。
2、串口（RS-485）通訊設置

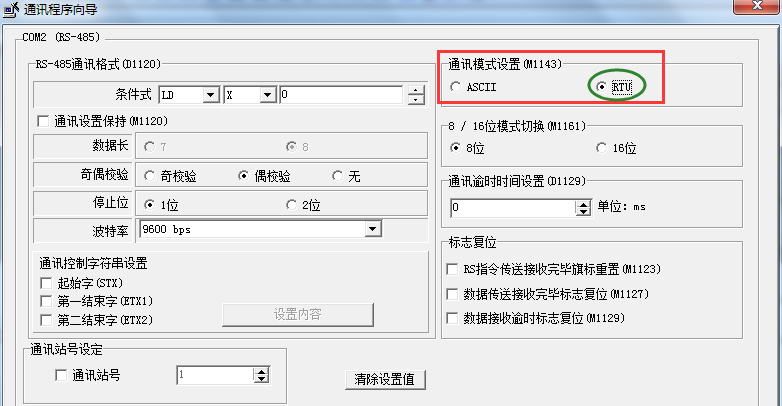

（1）通過Delta編程軟件獲取串口RS-485協議通訊參數，其中通訊模式設置 RTU。
從站地址、波特率、數據位、停止位、奇偶校驗

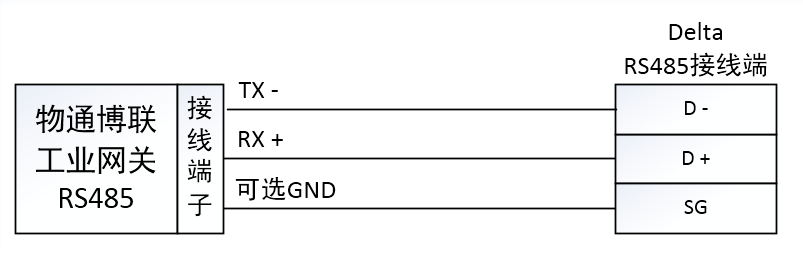

（2）485串口通訊接線：
|
網關接線（WG282、WG285、WG583、WG585） |
||||||
|
網關端子口/序號 |
1 |
2 |
7 |
8 |
||
|
網關端子口/名稱 |
VIN |
GND |
RX + |
TX - |
||
|
網關端子口接線 |
電源+ |
地線- |
3(+) |
8(-) |
||
|
網關接線（WG581） |
||||||
|
網關端子口/序號 |
1 |
2 |
4 |
5 |
||
|
網關端子口/名稱 |
VIN |
GND |
RX + |
TX - |
||
|
網關端子口接線 |
電源+ |
地線- |
3(+) |
8(-) |
||
請保證接線的正確，這個是調試設備最關鍵也是最基本條件。

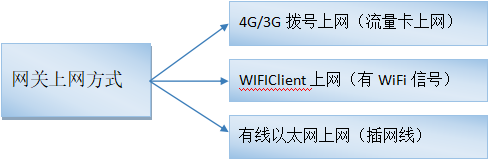

電腦與網關通過網線連接，并設置電腦有線網卡的網段為：192.168.2.***網段（如：192.168.2.10）。
打開了瀏覽器登錄網關，網關默認IP地址：192.168.2.1 ，初始密碼：123456
網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置

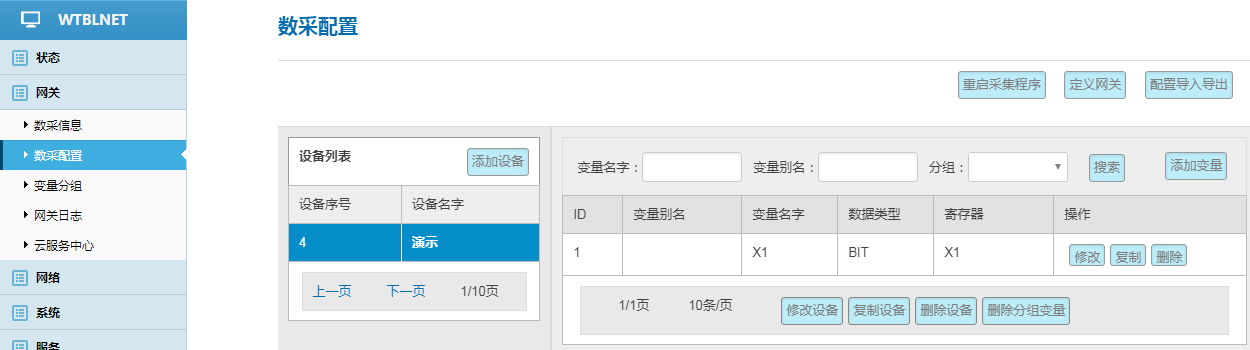

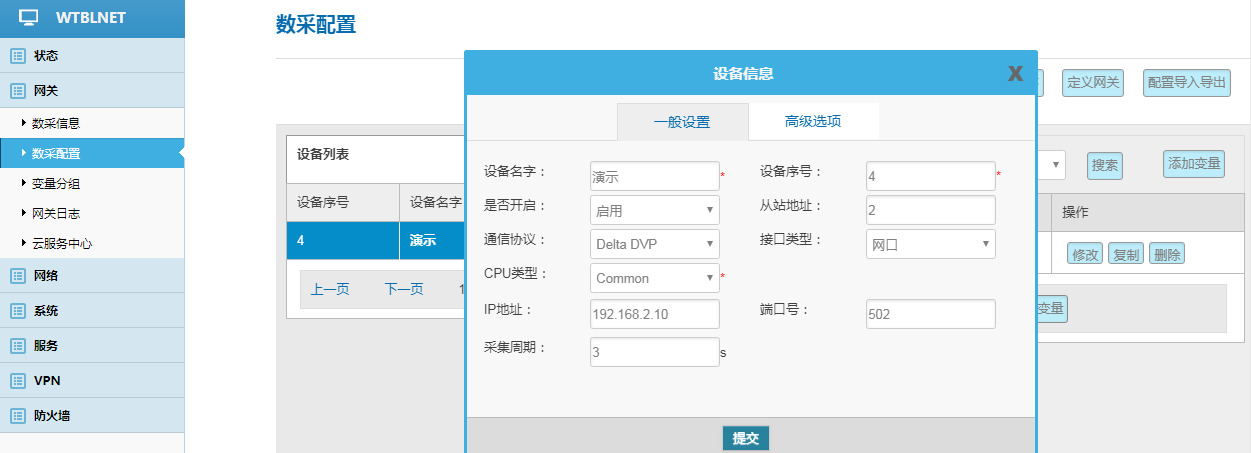

1、數采配置-設備配置
P.s.通常網關本地配置，僅作為測試用，先配置一部分變量來測試連通性即可，最終正常使用均在云平臺進行配置。
配置信息：（配置協議、通信參數和采集周期及上報周期）。
l以太網通信主要參數
|
通信協議 |
接口類型 |
IP地址 |
端口號 |
|
Delta DVP |
網口 |
控制器IP地址 |
502 |
|
拓展字段 |
0 （默認）
Algorithm; silentTime 算法；靜止時間ms
Algorithm=0,逐個讀法Algorithm=1,合并算法 |
||
l485串口通信主要參數
|
通信協議 |
接口類型 |
從站地址 |
|
Delta DVP |
485串口 |
站號 |
|
串口參數 |
波特率、數據位、停止位、奇偶校驗 |
|
|
串口號 |
默認：COM0;網關WG581系列：COM1 |
|
|
拓展字段 |
0 （默認）
Algorithm; silentTime 算法；靜止時間ms
Algorithm=0,逐個讀法Algorithm=1,合并算法 |
|

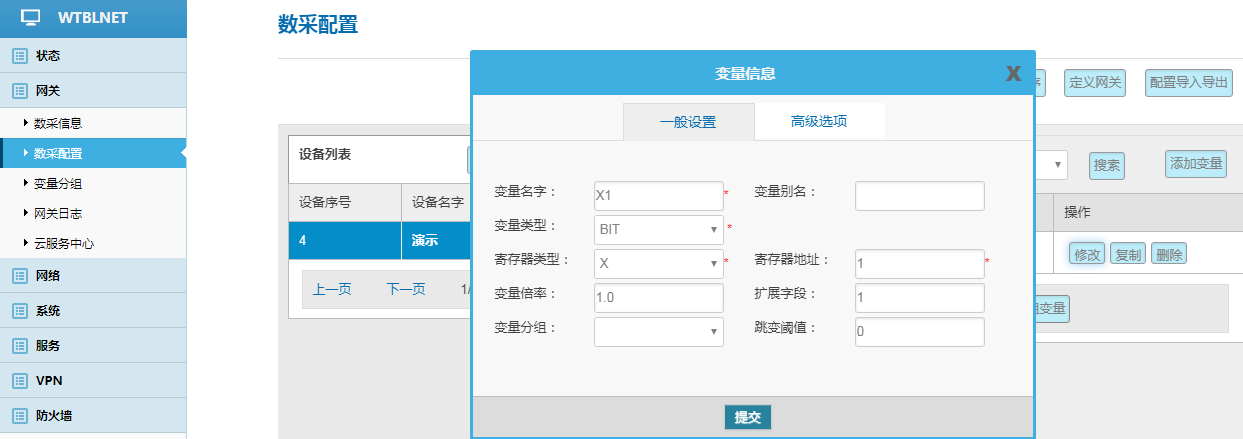

2、數采配置-變量配置
變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。

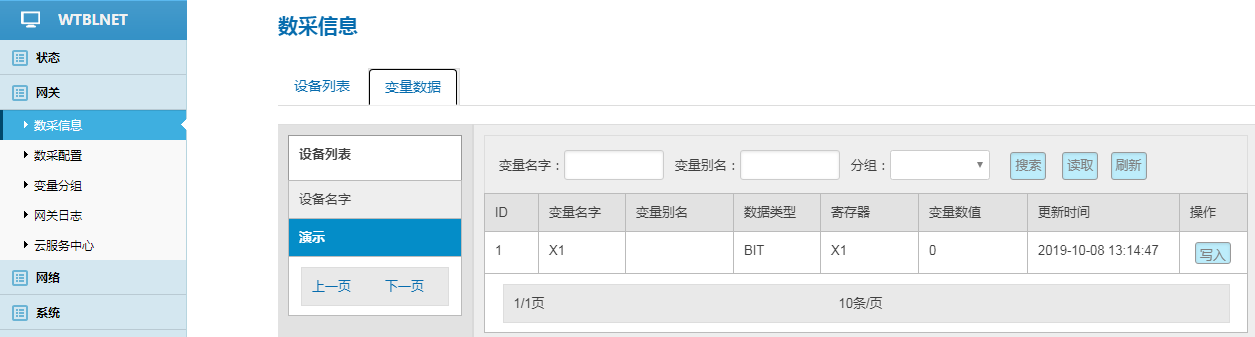

3、數據看板
數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。
采集的數據值為“NULL”，請核對數采配置中設備參數與變量參數信息是否和控制器參數一致及接線的正常。
采集的數據值不正確，請核對變量數據類型是否正確、是否需要調整倍率。
網關運行出現異常時，請將日志狀態調整為：調試。下載網關日志發送至物通博聯技術支持工程師處診斷。

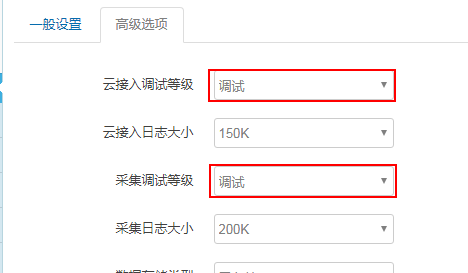

（1）修改日志調試等級
日志設置路徑：網關---云服務中心---云接入調試等級與采集調試等級.為了保證網關快速高效采集，調試完畢后請務必將網關采集日志和云接入日志等級調整為信息。
（2）云接入日志查看
云接入日志用于診斷接入到云平臺的通信鏈路情況和數據報文情況。查閱路徑：網關---網關日志—云接入日志。

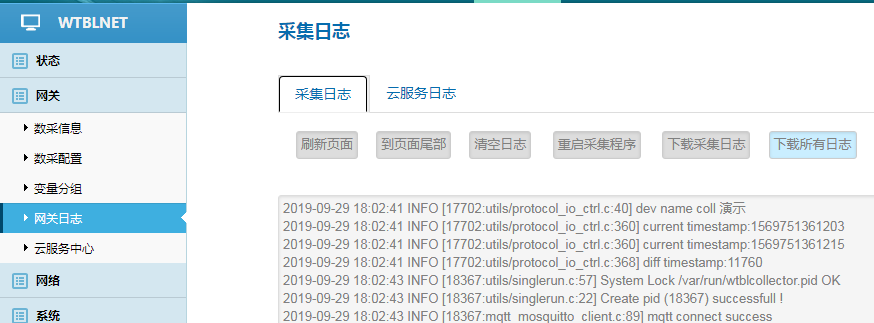

（3）采集日志查看
采集日志用于診斷網關采集現場設備的通信情況和報文收發情況、以及遠程配置交互等情況。
*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
