ARP（Address Resolution Protocol，地址解析協議）是將 IP 地址解析為以太網 MAC 地址（或稱物理地址）的協議。



在網絡中，當主機或其它網絡設備有數據要發送給另一個主機或設備時，它必須知道對方的網絡層地址（即 IP 地址）。但是僅僅有 IP 地址是不夠的，因為 IP 數據報必須封裝成幀才能通過物理網絡發送，因此發送站還必須有接收站的物理地址，所以需要一個從 IP 地址到物理地址的映射。ARP就是實現這個功能的協議。



為什么需要ARP？



在發送者給其他的網絡設備發送數據的時候， 是以數據幀的形式發送的，數據幀被網卡解析成電信號或者光信號傳遞到對端。



數據幀是由源MAC地址和目的MAC地址組成的，如果發送者只知道目的主機的IP地址， 不知道目的主機的MAC地址， 就不能把這個數據包轉化成數據幀發走，而ARP 協議就是負責地址解析的， 使用目的主機IP地址來解析對方的MAC地址。



如果發送者和接收者在同一個網絡內，arp解析的就是接收者的MAC地址。如果發送者和接收者不在同一個網絡內， arp解析的就是這個網絡內網關的接口MAC地址。



ARP工作流程

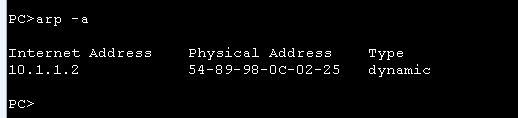

在網絡設備中會存在一個ARP緩存表，這個緩存表記錄著這個IP 地址和MAC地址的映射關系，可以在設備終端使用arp -a 來查看本地的arp 緩存表的緩存信息。



arp 協議的作用， 就是形成這個arp緩存表，那么，交換機是如何形成這個緩存表的呢？



設備需要解析一個IP地址時， 會發出一個arp 請求報文的廣播幀，2層報文中目的MAC地址為全F ，目的設備在收到ARP請求報文之后，會向源設備發送一個單播幀，該單播幀是一個ARP的應答報文，該應答報文中包含了目的設備的MAC地址。



同一個網絡內的ARP請求和應答過程如下：



如圖：PC 1 只知道PC3 的IP地址是10.1.1.3， 但是不知道PC3的MAC， 現在想獲取PC3 的MAC地址：



1、發送者PC1：PC 1 會發送一個廣播幀， 源IP和源MAC是PC1， 目的IP是PC3，目的MAC為FF-FF-FF-FF-FF-FF， 這個幀是廣播發送的， 該網絡內所有主機都會接收到，這個報文的載荷內容是一個ARP請求報文，意思是我的MAC地址是MAC1，我想給10.1.1.3發送數據， 誰是10.1.1.3， 請回復一下我。



2、非目的主機PC2：由于這個廣播幀網絡內主機都可以收到，PC2 收到這個幀， 提取IP地址， 發現， 它要找的IP地址是10.1.1.3， 我的IP地址是10.1.1.2， 這個數據包不是發給我的， 丟棄， 不回復。



3、 目的主機PC3：PC 3 收到這個廣播數據幀后，拆開數據幀， 提取IP地址， 發現和我本地IP地址是一樣的， 這個數據包就是發給我的， 然后再拆， 提取報文后， 了解到對方要請求我自己的MAC地址，然后就打包一個ARP的應答報文，源IP和源MAC都是自己的，目的IP和目的MAC是對方的，單播的發送給接收者，這樣PC1 就有了PC3的MAC地址。



代理ARP



如果這兩個主機不在同一個網絡內， 被3層設備隔離了， 怎么通信？

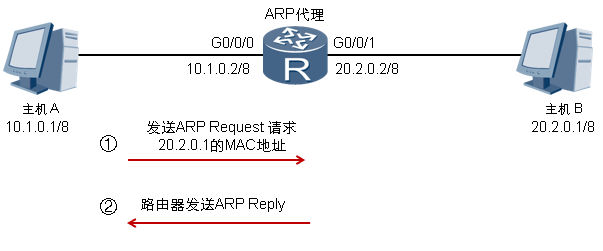

目的IP地址與本機的IP地址位于不同網絡， 由于主機A沒有配置網關，所以它將會以廣播形式發送ARP Request報文，請求主機B的MAC地址。但是，廣播報文無法被路由器轉發，所以主機B無法收到主機A的ARP請求報文，當然也就無法應答。



在路由器上啟用代理ARP功能，就可以解決這個問題。



啟用代理ARP后， 主機A解析網關MAC 地址過程：



1、主機A發送arp 請求網關MAC：   在電腦主機要先配置網關地址，主機A給主機B發送數據，發現是不同網段的數據通信，而我本地是沒有這個關于B的ARP映射關系的，就會發送一個arp請求報文，解析網關MAC地址，源IP和源MAC地址都是主機A，目的IP是網關IP地址，目的MAC地址是全0。



2、網關回復自己的MAC 地址：網關收到這個arp請求報文后， 檢查目的主機是否可達，可達，就會把自己的MAC地址以arp reply報文回復給主機A，目的主機不可達就不回復。



3：主機A 給主機B 發送數據：主機A收到這個arp應答報文就會把網關MAC和網關的IP地址添加進arp表，A要給主機B發送數據，需要先解析B的MAC地址，發送一個arp請求報文，源IP 和源MAC是A的信息，目的IP地址是B的IP地址，目的MAC是網關MAC。



4：網關收到數據包后的處理：網關收到這樣的請求，會查找路由表，如果存在主機B的路由表項，路由器將會使用自己的G0/0/0接口的MAC地址來回應該ARP request。主機A收到ARP reply后，將以路由器的G0/0/0接口MAC地址作為目的MAC地址進行數據轉發。



arp協議具體用法



ARP是IPv4中網絡層必不可少的協議，不過在IPv6中已不再適用，并被鄰居發現協議（NDP）所替代。說白了，就是把通過ip地址找到設備mac地址。



ARP的命令一般有三個用法，就是查詢顯示、添加記錄、與刪除記錄，這個在我們做網絡項目時經常會用到。



1、arp -a ，當你需要顯示當期ip地址對應的mac地址時使用



當你需要了解你網絡中設備對應的mac地址時，你可以使用arp地址進行顯示，這個有利于我們可以清楚了解到ip地址對應的mac地址是哪臺設備。



在命令提示符中輸入“arp -a”并回車；自動在緩存中，讀取IP地址和mac地址的對應關系表；



2、arp -s ，當你需要手動添加或綁定一條arp記錄時使用。



手工輸入一條ARP項目，格式為“ARP+空格+-a+IP地址+MAC地址”；



在網絡中，通常在辦公網絡或監控項目中，為了防止用戶亂改ip地址或ip地址沖突，我們需要給ip地址綁定設備的mac地址。



如下圖，先用ARP -s 192.168.1.1 3c-22-3f-5d-f6-77綁定一條記錄，然后用arp -a查詢了ARP記錄添加是否成功。



其實這個命令也叫作綁定mac地址的命令，例如一個公司的網絡，員工經常喜歡改自己電腦的ip地址，經常會造成ip地址混亂，無法管理，那么這個時候你只需要把它的ip地址與它電腦mac地址進行綁定，那么下次出現網絡故障，就可以直接mac地址定位到那幾臺電腦。

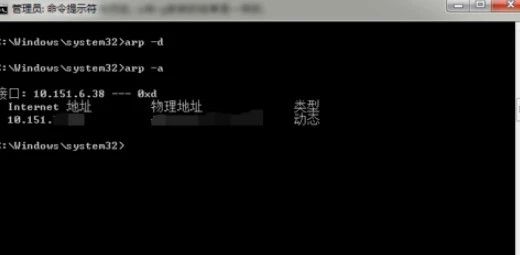

3、arp -d，當你覺得某條arp記錄有問題時，可以刪除。



功能為：刪除所有ARP記錄



其實如果想徹底清空ARP列表，需要您禁止所有網絡連接，否則網絡數據交互過程中仍然會產生新的ARP列表。



當你網絡中出了問題，可能是有某些ip地址發生沖突了，mac對應的ip地址有誤，那么你可以對它進行刪除這條arp記錄，然后重新添加新的記錄，網絡問題就會得到解決。
