打開瀏覽器，在地址欄輸入網關LAN口IP地址（默認為 192 . 168 . 2 . 1），網關配置界面登陸密碼：123456。

配置網關LAN口IP（默認為 192 . 168 . 2 . 1），使網關和松下PLC處于同一 網段（修改方法：在瀏覽器中輸入網關LAN口IP 地址，可登陸網關WEB管理界面，在“網絡”- >“LAN內網”- >“IPv4地址”中修改網關LAN口IP地址）。


設備通過網線連接網關LAN口。

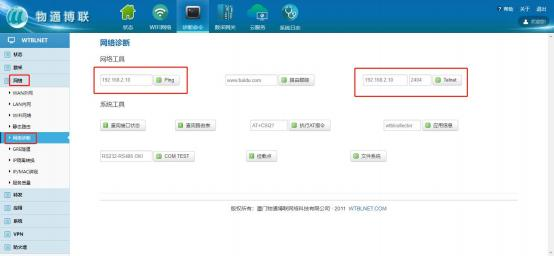

進入網關WEB界面，在“網絡”- >“網絡診斷”界面中，通過Ping和Telnet可測試網關是否和松下PLC正常連接。

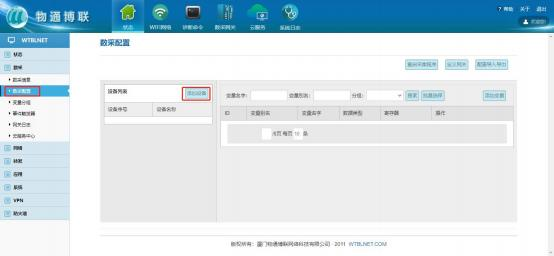

登錄網關管理界面，點擊數采->數采配置->添加設備。

2、設備配置

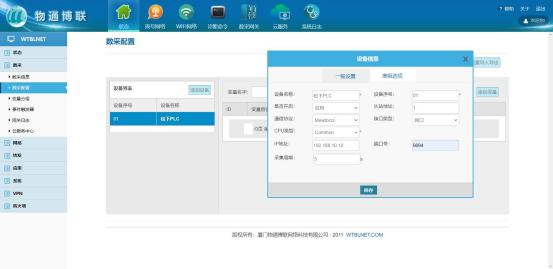

輸入設備名稱（任意），設備序號（任意，注意同一網關下的設備序號不能重復），從站地址（設備站號），通信協議（Mewtocol），IP 地址（設備 IP 地址）以及端口號（設備端口號），采集周期根據自身需求設置，然后點擊保存。

3、變量配置

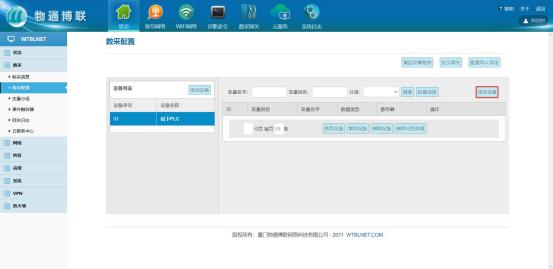

根據松下 PLC 點表，添加需要采集的數據點，可以單個添加，也可以批量導入 Exce l。

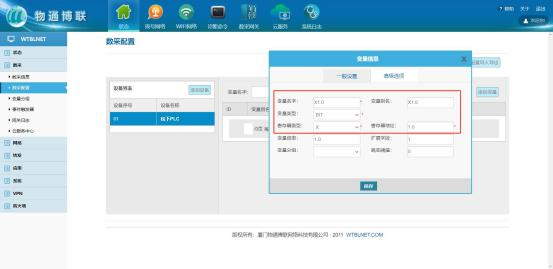

填寫點位相關信息，變量名（任意），變量別名（任意），變量類型（根據點位數據類型選擇，具體可查看網關支持的數據類型），寄存器類型以及寄存器地址，然后點擊保存。

4、重啟采集程序

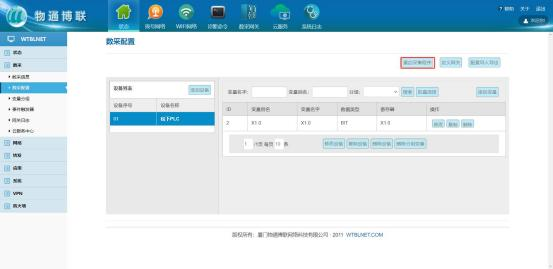

新增/修改配置后，需要點擊重啟采集程序，使新的配置生效。

5、查看數采信息

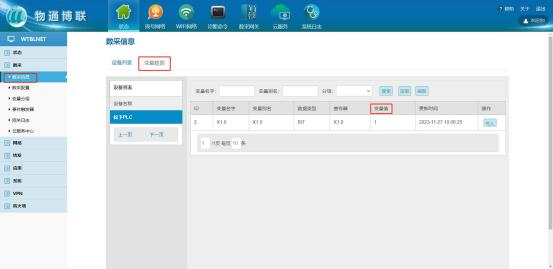

等待右下角彈出成功提示框后，點擊“數采信息”->“變量數據”，即可在“變量值”一列查看采集結果。

6、錯誤診斷

若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。

若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。

如無法解決問題，可聯系物通博聯工程師獲取相應的技術支持。

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
