2、物通博聯·PLC智能網關

3、西門子PLC編程軟件（TIA博途）

通過谷歌瀏覽器打開網關WEB管理界面設置網關聯網。

網絡---可選WIFI網絡、3/4G網絡（需要在網關通電前插入手機SIM卡，默認已開啟3/4G網絡）、WAN外網。

聯網方式只能三選一，不能同時選擇兩種。網關設置為撥號方式（4G/3G上網模式），系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用4G/3G上網，請先關閉撥號網絡。

1、4G/3G撥號上網配置

路徑：網絡---3G/4G----自動開啟---保存并啟用。

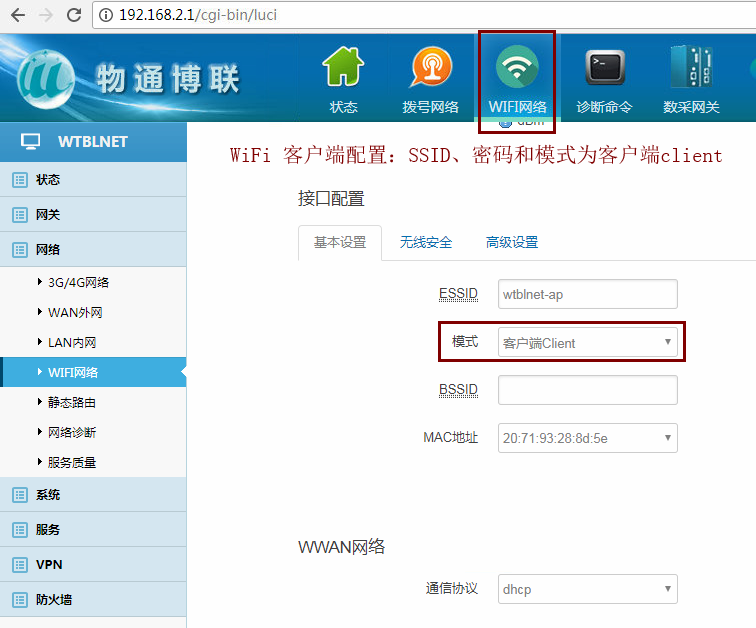

2、WIFI上網配置

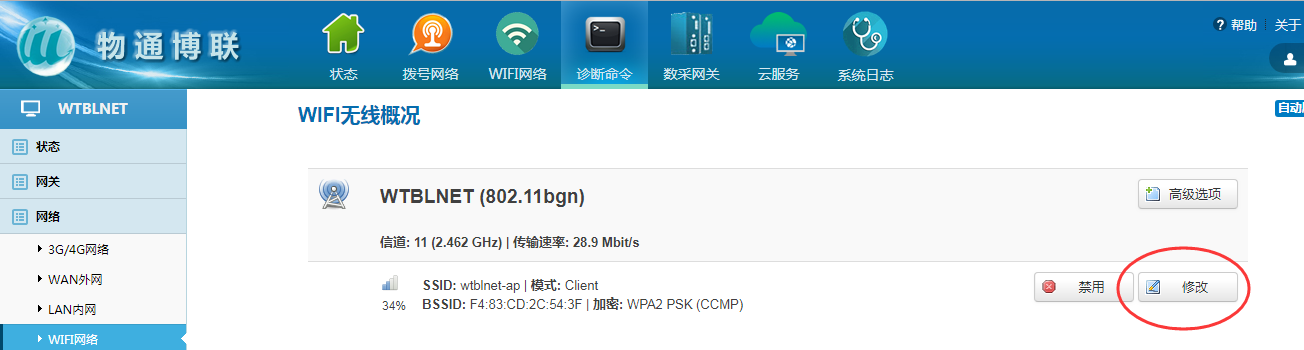

路徑：網絡--WIFI網絡--WIFI無線狀況

P.s.如WIFI已啟用則進入修改，未啟用則需啟用后在進入修改

·基本設置

ESSID：填寫所需要連接的WIFI名稱

模式：客戶端Client（通過WiFi上外網請選擇client模式，如果是共享WiFi給其他設備請選擇AP模式）

·無線安全

密碼：填寫所需要連接的WIFI密碼

其余參數應用默認值， 保存&應用 。

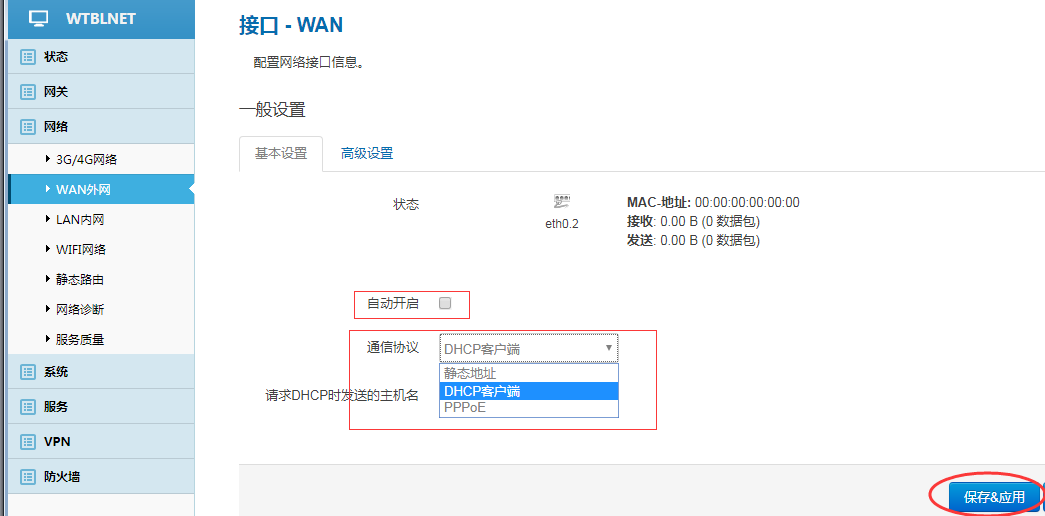

3、WAN有線上網外網配置

路徑：網絡--WAN外網--接口-WAN

勾選 自動開啟，選擇通信協議（靜態地址、DHCP客戶端、PPPOE,三選一），保存&應用。

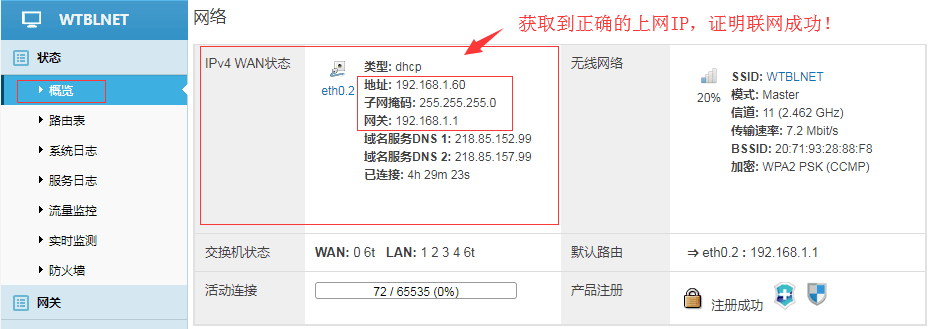

P.s驗證網關已聯網情況：狀態-概率-網絡-IPV4 WAN狀態---獲取到IP地址

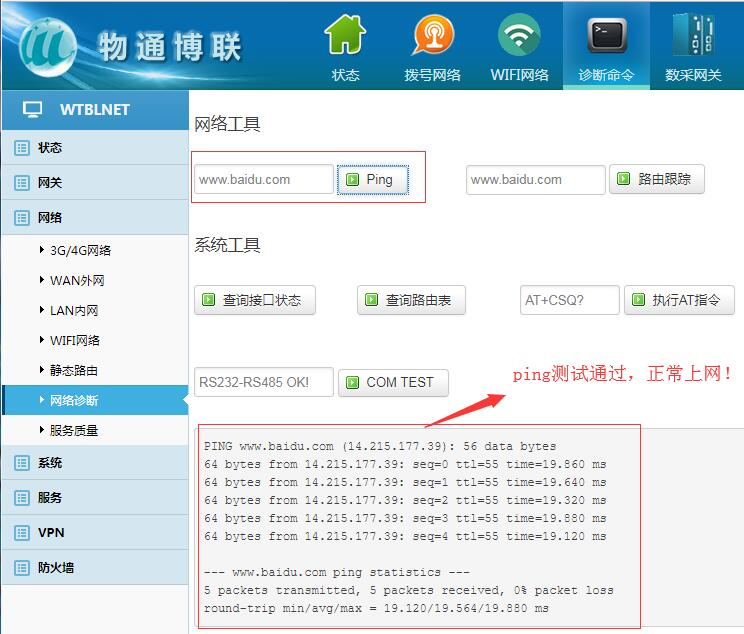

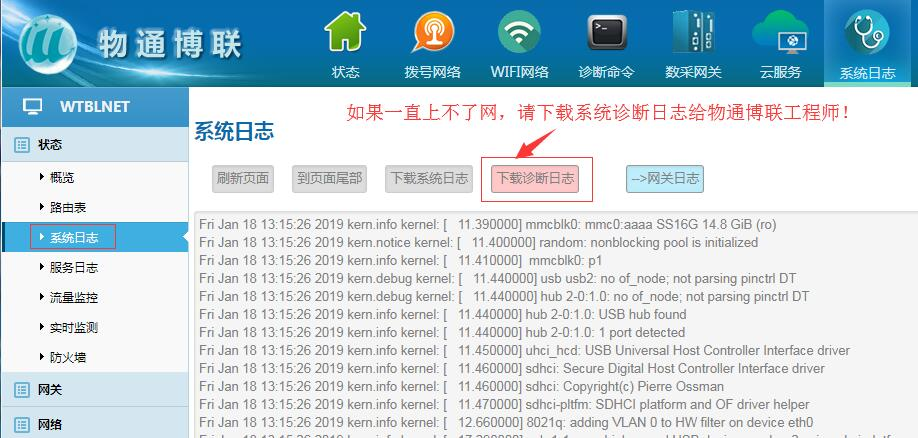

如果通過如上設置還是沒辦法上網，請下載診斷日志，然后發給物通博聯工程師；我們工程師會根據系統日志診斷問題并提出指導建議。

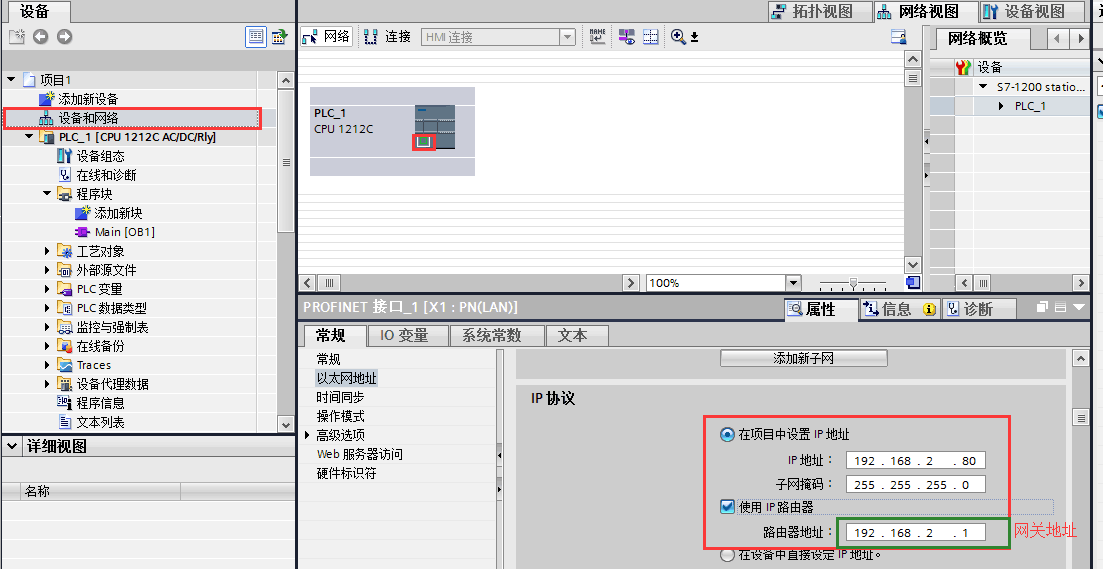

  網關LAN以太網地址和控制器以太網地址必須是同一個網段。

如：網關LAN以太網地址：192.168.2.1 ，那么控制器以太網地址只能設置：192.168.2.2-192.168.2.255中的其中一個地址。反之，同理。

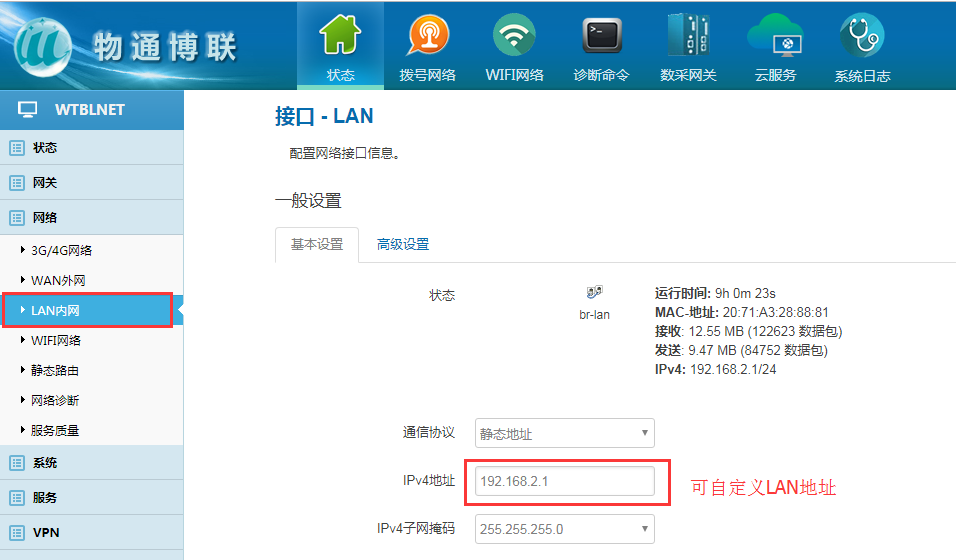

網關LAN以太網地址可自定義，但WAN以太網地址和LAN以太網地址不能同一個網段。

注意：IP地址、子網掩碼、預設網關都要填寫。

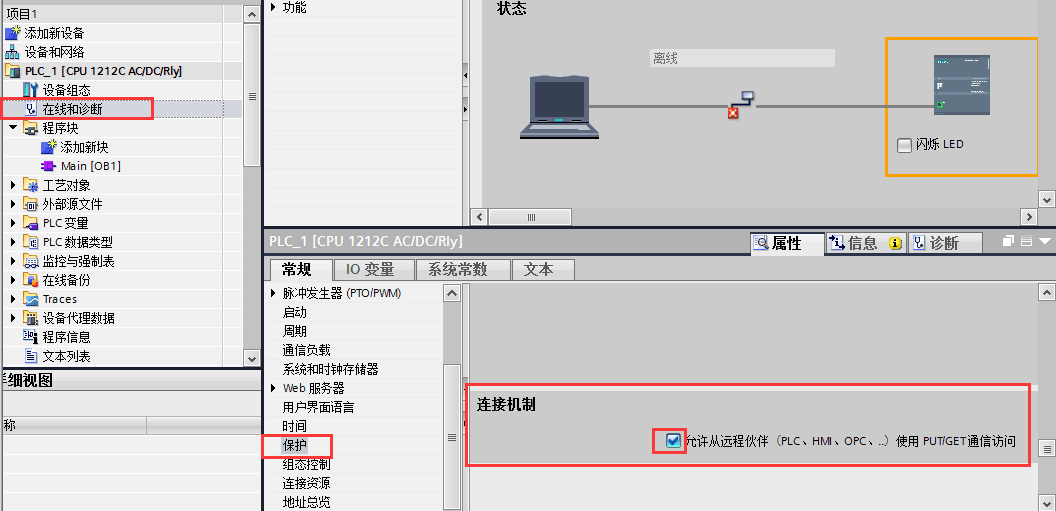

2、開啟“允許從遠程伙伴使用PUT/GET通信訪問”連接機制

設置結束后，下載至PLC中。

啟動 “設備快線”軟件，通過官方提供的賬號密碼登錄。

選擇在線網關，開啟維護通道，當通道狀態 × 消失時，維護通道建立成功。

1、打開項目后，確認Siemens控制器以太網參數。

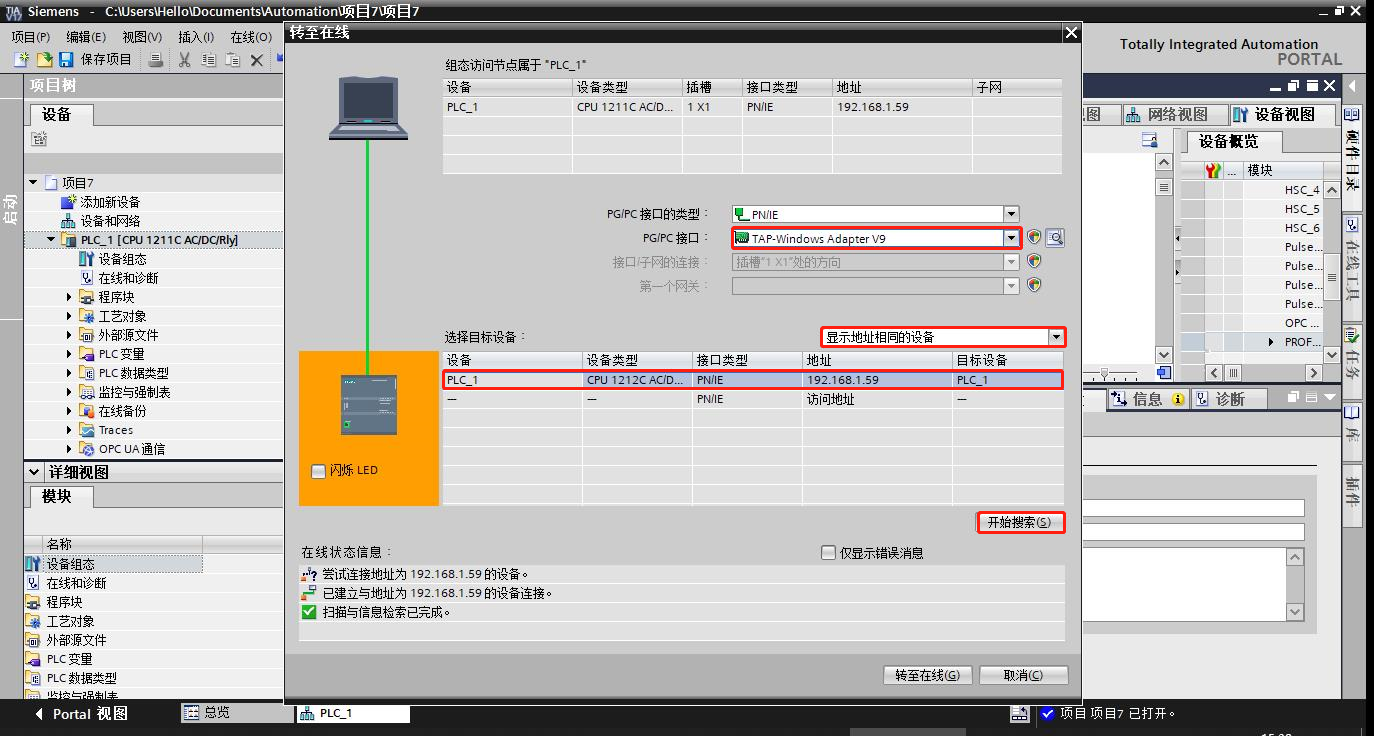

2、在線連接，選擇PN/IE接口類型，“TAP Windows Adapter V9”接口，選擇顯示地址相同的設備-在顯示列表中手動輸入設備的IP地址-點擊開始搜索。

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
